我公司生產的各種規格電力電纜，電氣裝備電纜，裸電線，光纖電纜，通信電纜，及電纜附件．廣泛的應用于國家的電力．能源．化工．　　航天，通訊事業，港口建設，船舶制造，煤礦生產，樓堂館所，及各項重點工程建設當中，榮獲各項國家級榮譽證書．　　主要性能及參數如下：?序號項目?性能要求?1?絕緣電壓?AC3.5kv/5min?2?絕緣耐壓?≥200MΩ?3?分支接頭電阻比率?分支接頭電阻比率≤1.2?4?短路試

所屬分類：

預分支電力電纜系列

相關產品

產品描述

　　我公司生產的各種規格電力電纜，電氣裝備電纜，裸電線，光纖電纜，通信電纜，及電纜附件．廣泛的應用于國家的電力．能源．化工．

　　航天，通訊事業，港口建設，船舶制造，煤礦生產，樓堂館所，及各項重點工程建設當中，榮獲各項國家級榮譽證書．

　　主要性能及參數如下：

序號	項目	性能要求
1	絕緣電壓	AC3.5kv/5min
2	絕緣耐壓	≥200MΩ
3	分支接頭電阻比率	分支接頭電阻比率≤1.2
4	短路試驗	短路后直流電阻比率的變化率≤0.2
5	熱循環試驗	第25周期的測定值：≤75℃
		第26-125周期的測定值，小于第25周期的測溫測定值+8℃
6	阻燃	15秒內自然熄滅
7	提升金具	抗張拉力		24h，2倍重量不拉出
		絕緣電壓		3.5KV/5min
		絕緣電阻		≥200MΩ
8	模制用塑料	常溫	抗張拉力	≥10MPa
			伸長率	≥120%
		加熱	抗張拉力	加熱前85%
			伸長率	加熱前80%
		耐油	抗張拉力	加熱前85%
			伸長率	加熱前86%
		耐寒		試驗不破碎
		加熱變形		厚度減少率小于50%

　　1.YFVV,ZR-YFVV,NH-YFVV型電纜的銅芯的最高工作溫度可達70℃.

　　2.YFYJV,ZR-YFYJV,NH-YFYJY型電纜最高溫度可達90℃；

　　3.電纜敷設時環境溫度不低于0℃

　　具有優良的耐腐性，能抵抗無機鹽，油，堿，酸和有機溶劑對它的腐蝕；

　　尤其是YFYJV型預制分支電纜具有優良的熱穩定性和抗老化性。具有優良的供電可靠性,主干電纜導體無接頭，連續性好，減少了故障點。分支接頭結構合理，接觸電阻極小，不受熱脹冷縮影響。短時間內完成護套，避免了接頭接觸處銅芯長時間裸露在空氣中產生氧化而導致接觸電阻變化。
　　２．可明顯降低配電成本降低工程造價，且技術經濟指標高，品種規格多，選用靈活，任意組合。分支接頭可根據樓層需要任意設定分支位置。施工方便占用建筑面積小，安裝精度要求低。安裝周期短,免維護,一次性開通率高。
　　３．一般工作場所選用YFVV型，環境平均溫度大于35℃或較大負荷，選用YFYJV型，消防用電設備，應急照明等線路選用NH型預制分支電纜

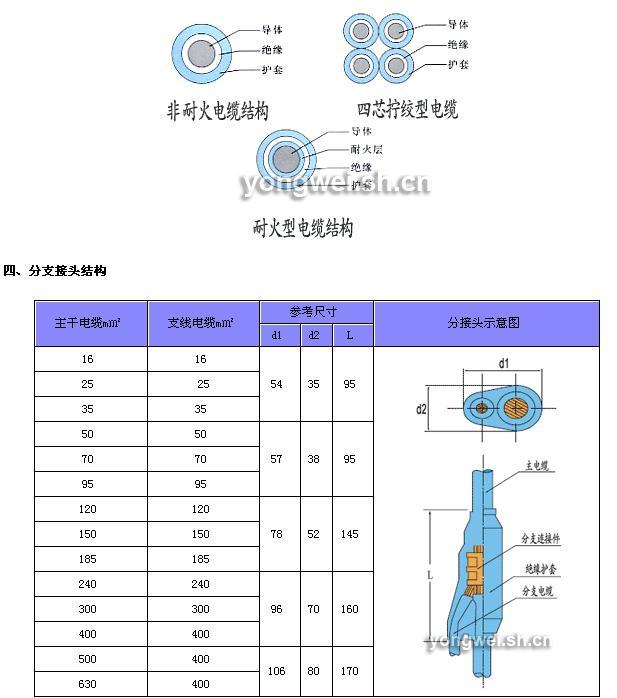

三、預制分支電纜結構
　　標準主干電纜和支線電纜都是以與其型號相對應的材料為絕緣和護套，參照IEC 、GB 、JIS 等標準制成的低壓電力電纜。一般主干電纜是單芯或擰絞型多芯（二芯及五芯電纜），支線電纜采用單芯電纜。其結構特性如下：

主干、分支電纜截面

型號

名稱

主干電纜截面 mm²

分支電纜截面mm²

支線長

120

150

不大于m

YFZZ

(普通70)

YFYJV

(普通90)

ZR-YFVV

（70）

ZR-YFYJY

(90)

NH-YFVV

(70)

NH-YFYJV

(90)

聚氯乙烯絕緣

聚氯乙烯護套

預制分支電纜

交聯聚乙烯絕緣聚氯乙烯護套預制分支電纜

阻燃聚氯乙烯絕緣聚氯乙烯護套預制分支電纜

耐火聚氯乙烯絕緣聚氯乙烯護套預制分支電纜

Ｏ

120

Ｏ

150

Ｏ

185

Ｏ

240

Ｏ

300

Ｏ

400

Ｏ

500

Ｏ

630

Ｏ

800

Ｏ

500

Ｏ

630

Ｏ

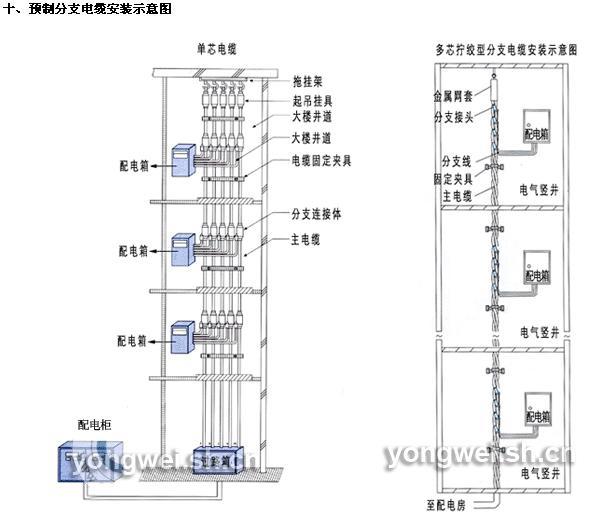

九、預制分支電纜敷設施工方法例
　　 ①預制分支電纜在垂直安裝時，一般應按以下要領進行敷設
　　1、將電纜盤放在放線架上（通常電纜盤放在樓下，將電纜提拉上去）。
　　2、提升用的繩索通過卷繞機與電纜相連接。
　　3、啟動卷繞機將電纜提升上去。
　　4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上。
　　5、對中間部位進行固定。
　　6、支線電纜端頭與電流表或斷流器相接。
　　7、進行主干電纜的連接。
　　 ②預制分支電纜敷設時注意事項
　　1、確認預制分支電纜是否安全通過貫通孔洞。
　　2、采用預防措施防止提升過程中，分支部在貫通孔洞受損傷。
　　3、提升過程中不要對分支線施加張力。
　　4、使用電纜重量4 倍以上強度的提升用繩索。
　　5、電纜提升完畢，應立即用適當?shù)姆椒右怨潭ǎ悦怆娎|墜落受損。

十二、預制分支電纜的優點
　　 1、具有優良的供電可靠性
　　（1）主干電纜導體無接頭，連續性好，減少了故障點。
　　（2）預制分支電纜接頭采用工廠全程機械化制作，大大降低了人為因素造成質量不穩定現象。
　　（3）分支接頭結構合理并引進日本先進工藝制作，接觸電阻極小，不受熱脹冷縮影響。
　　（4）短時間完成分支接頭成型，避免了接頭處銅導體長時間暴露空氣中產生氧化而導致接觸電阻變化。
　　 2、可明顯降低配電成本
　　與母線槽比，可降低工程造價，并且技術經濟指標高，綜合經濟效益顯著。
　　 3、品種規格多，選用靈活，任意組合
　　（1）主干電纜從10 mm² ~630 mm² , 支線電纜從6 mm² ~400 mm² 任意組合。
　　（2）電纜的品種較多，主要有 YFFZ-VV 、YFFZ-ZR-VV 、 YFFZ-NH-VV 、 YFFZ-YJV 、 YFFZ-ZR-YJV 、 YFFZ-NH-YJV 、 YFFZ-WL-ZR-YJE 、 YFFZ-DL-NH-YJV 等，可根據需要選用.

　　（3）分支接頭可根據樓層需要任意設定分支位置。
　　 4、安裝環境要求低、施工方便
　　（1）占用建筑面積小，有利于建筑面積的有效使用，對土建的空間尺寸要求低。
　　（2）使用環境要求低，安裝精度要求低。
　　（3）安裝簡單方便，安裝技術要求不高，安裝設備僅需一臺卷繞機即可，且安裝周期短，僅為母線槽安裝工時的5%-10% ，安裝勞動強度低。
　　（4）由于電纜的彎曲半徑小，大大降低了安裝難度，縮小了空間尺寸。
　　 5、優良的抗震性、氣密性、防水性和耐火性
　　（1）優良的抗震性，一般機械連接母線槽接頭，在墻體震動后會發生接頭松動，而預制分支電纜則不會受到影響。特別是在通過建筑沉降縫時不需要任何措施。
　　（2）良好的氣密性和防水性，能在潮濕的環境中正常運行，也能在露天及埋地敷設。
　　　　采用“ NH ”型的預制分支電纜，可在燃燒情況下，保持90min 的正常供電運行。
　　 6、免維護
　　（1）預制分支電纜按規定方法安裝后，一次性開通率高。
　　（2）正常運行的預制分支電纜系統平時不需要作維護保養。
